Power House
Soluções em em Sala Elétricas Complexas

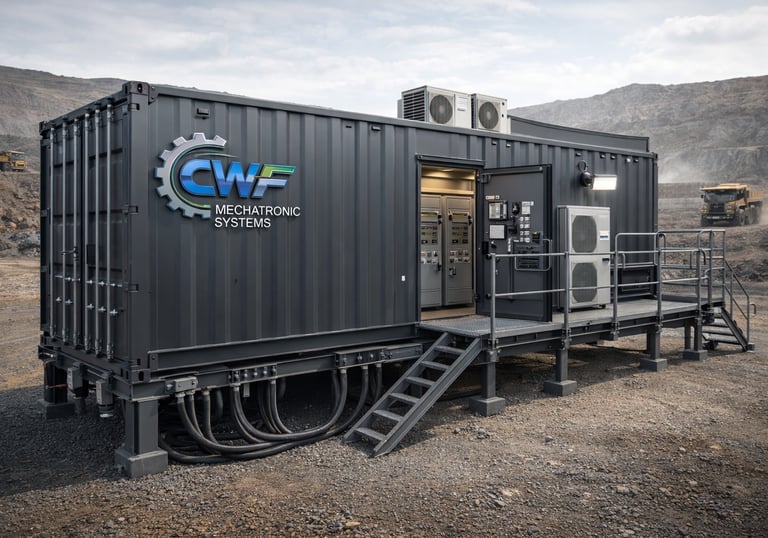

As Power Houses da CWF Mechatronic Systems são soluções completas e compactas para abrigar sistemas elétricos de média e baixa tensão, automação e controle, desenvolvidas para aplicações industriais críticas que exigem robustez, mobilidade e rápida implantação.

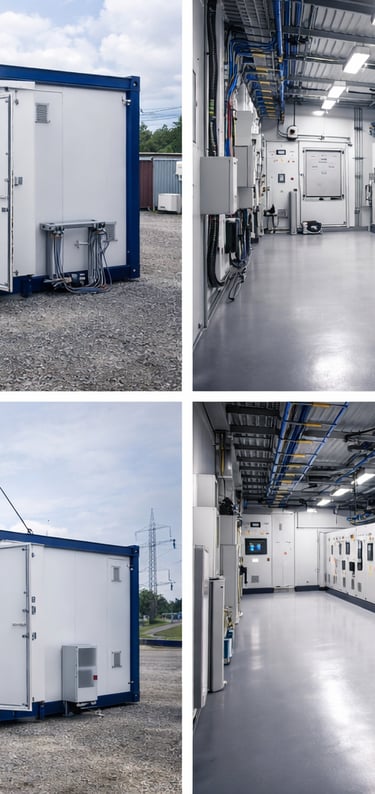

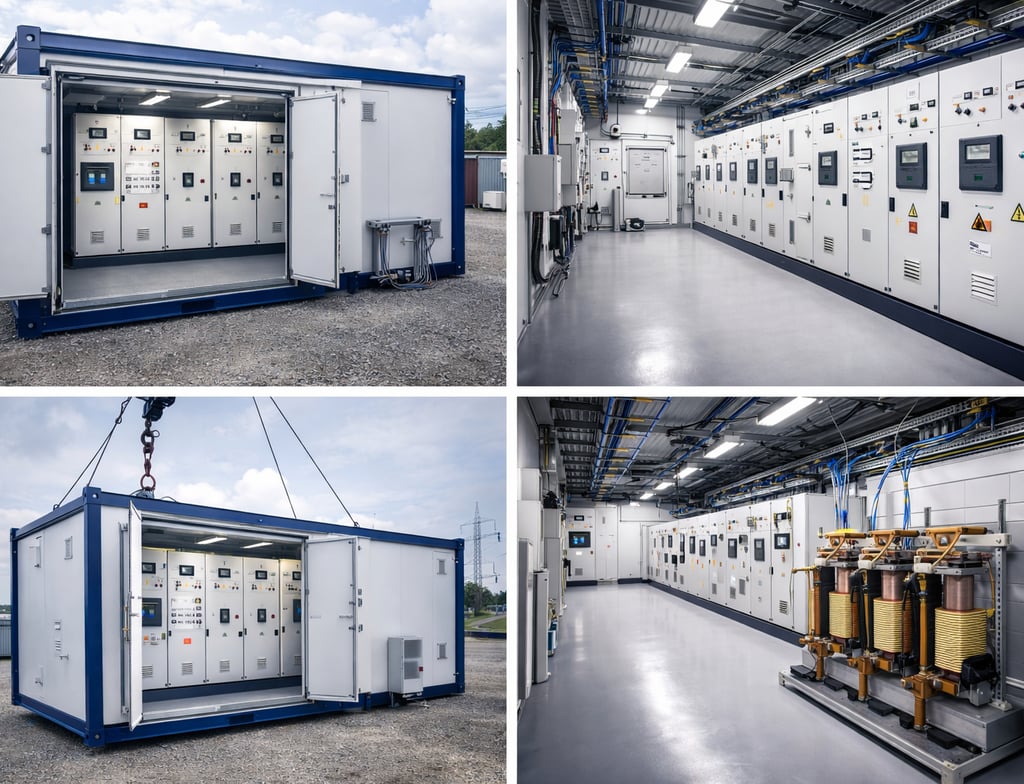

Projetadas como salas elétricas modulares pré-fabricadas, nossas Power Houses são entregues prontas para operação, reduzindo significativamente o tempo de instalação em campo e garantindo padronização e qualidade construtiva

Características Construtivas

• Estrutura metálica reforçada (perfis estruturais tipo W e tubular)

• Painéis tipo container ou skid montado

• Paredes em painéis isotérmicos (isopainel) com isolamento térmico e acústico

• Piso reforçado para cargas elevadas (painéis MT/BT)

• Tratamento anticorrosivo e pintura industrial

• Grau de proteção adequado para ambientes externos severos

Configuração Elétrica

• Integração de painéis de média tensão (até 36 kV)

• Quadros de baixa tensão (QGBT, CCM, QDCA)

• Sistemas de proteção, medição e controle

• Transformadores a seco ou a óleo (quando aplicável)

• Sistema de aterramento equipotencial integrado

• Iluminação, tomadas e serviços auxiliares

Sistemas Auxiliares

• Sistema de climatização (HVAC) dimensionado conforme carga térmica

• Sistema de ventilação forçada e exaustão

• Detecção e combate a incêndio

• Sistema de pressurização (quando requerido)

• Monitoramento ambiental (temperatura, umidade)

Automação e Monitoramento

• Integração com sistemas SCADA

• Monitoramento remoto em tempo real

• Comunicação via redes industriais e IoT

• Controle automatizado de climatização e sistemas internos

• Preparação para Indústria 4.0

Dados Técnicos

• Tensão de operação: até 36 kV

• Corrente nominal: conforme projeto (até 4000 A em BT)

• Frequência: 50 / 60 Hz

• Grau de proteção: até IP54 (externo)

• Temperatura de operação: -10 °C a +50 °C

• Altitude: projetos especiais até 4.600 m

Normas Atendidas

• IEC 62271 (média tensão)

• IEC 61439 (baixa tensão)

• IEC 60529 (grau de proteção)

• IEC 60068 (ensaios ambientais)

• ABNT NBR aplicáveis

Aplicações

• Mineração e ambientes severos

• Subestações compactas

• Plantas industriais e utilidades

• Óleo & Gás

• Energia renovável (solar e eólica)

• Infraestrutura crítica

Diferenciais CWF

• Solução turnkey (projeto, fabricação, montagem e comissionamento)

• Redução de até 70% no tempo de implantação em campo

• Engenharia otimizada para transporte e instalação

• Adequação para ambientes extremos (poeira, altitude, umidade)

• Alto padrão de qualidade e conformidade técnica
