Kryptor

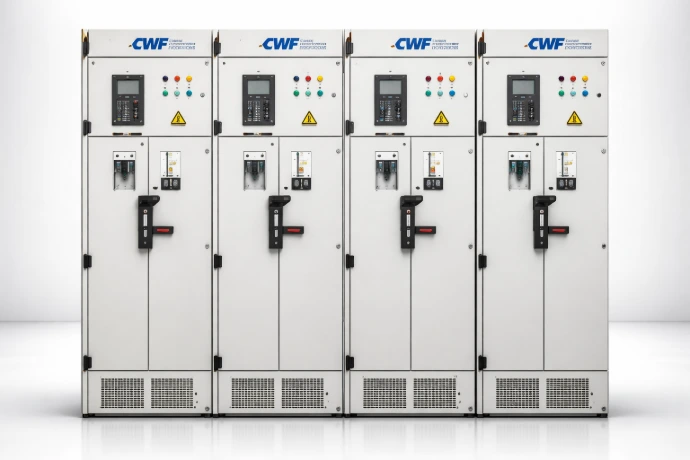

Soluções em Média Tensão

 "Garanta máxima confiabilidade em sistemas de média tensão com a linha KRYPTOR e proteja seus ativos industriais com soluções robustas, seguras e projetadas para ambientes críticos."

Innovation in Motion!

Cada projeto KRYPTOR tem uma identidade única. Desenvolver soluções personalizadas para demandas industriais cria valor e fortalece a confiança. Nossa experiência é construída a partir dos desafios reais dos nossos clientes.

Projetos robustos são pensados para todos, mas desenvolvidos de forma personalizada. Soluções sob medida garantem eficiência e segurança em qualquer cenário de média tensão.

Características Construtivas

  • Estrutura metálica autoportante em aço galvanizado ou pintado eletrostaticamente

  • Compartimentação interna metálica com segregação funcional (LSC2A / LSC2B)

  • Classificação de arco interno até AFLR (frente, lateral e traseira)

  • Grau de proteção até IP4X (externo) / IP2X (interno)

  • Barramentos em cobre eletrolítico com isolamento termocontrátil ou epóxi

  • Sistema de aterramento contínuo e integrado

Tecnologia e Equipamentos

  • Disjuntores a vácuo extraíveis ou fixos

  • Chaves seccionadoras e chaves de aterramento com intertravamento mecânico

  • Transformadores de corrente (TC) e potencial (TP) para medição e proteção

  • Relés digitais de proteção (IEDs) com comunicação (Modbus, IEC 61850)

  • Sistemas de supervisão e automação integráveis (SCADA)

Dados Técnicos

  • Tensão nominal: até 36 kV

  • Corrente nominal: até 3.150 A

  • Corrente de curto-circuito: até 31,5 kA / 3s

  • Frequência: 50 / 60 Hz

  • Nível de isolamento: conforme IEC 62271

  • Classe de serviço: contínuo (24h operação)

Segurança e Confiabilidade

  • Intertravamentos mecânicos e elétricos contra manobras indevidas

  • Sistema de alívio de pressão para arco interno

  • Compartimentos independentes (barramento, disjuntor, cabos, BT)

  • Ensaios de rotina e tipo conforme normas internacionais

Normas Atendidas

  • IEC 62271-200 (painéis de média tensão)

  • IEC 60071 (coordenação de isolamento)

  • IEC 60529 (grau de proteção IP)

  • ABNT NBR aplicáveis

Diferenciais CWF

  • Projetos customizados conforme aplicação do cliente

  • Engenharia própria com análise térmica e dielétrica

  • Adequação para altitude elevada (até 4.600 m)

  • Integração com sistemas de automação e digitalização

  • Fabricação com rigor em qualidade e rastreabilidade
