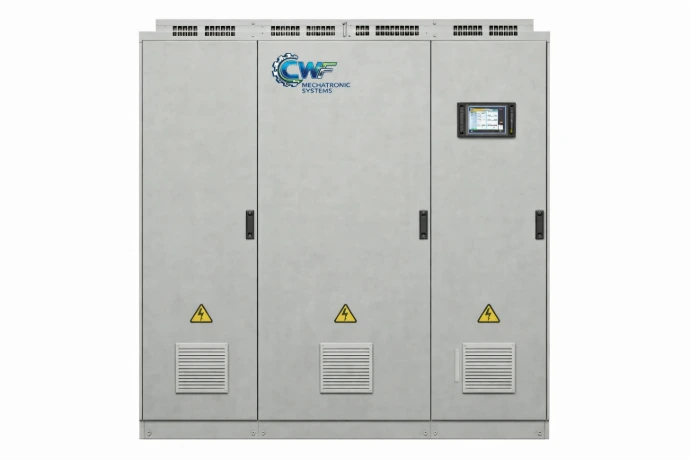

Axion
Soluções em Baixa Tensão
"Maximize a eficiência e segurança dos seus processos com painéis elétricos de baixa tensão AXION, desenvolvidos para alta performance, confiabilidade e continuidade operacional na indústria."
Cada projeto AXION possui uma identidade única. O desenvolvimento de soluções personalizadas para sistemas de baixa tensão permite atender com precisão às demandas industriais, agregando valor e fortalecendo a confiabilidade operacional dos clientes.
Projetos robustos são concebidos para aplicações universais, porém desenvolvidos de forma personalizada. Soluções sob medida garantem eficiência, segurança e continuidade operacional em qualquer cenário de baixa tensão.
Características Construtivas
- Estrutura metálica autoportante em aço galvanizado ou pintado eletrostaticamente
- Compartimentação interna metálica conforme forma construtiva (Form 2, 3 ou 4B)
- Segregação funcional entre barramentos, unidades funcionais e cabos
- Grau de proteção até IP54 / IP55 (ou superior sob consulta)
- Barramentos em cobre eletrolítico com isolamento termocontrátil ou epóxi
- Sistema de aterramento contínuo e integrado
- Preparação para expansão e manutenção frontal ou traseira
Tecnologia e Equipamentos
- Disjuntores de caixa moldada (MCCB) e abertos (ACB)
- Unidades extraíveis (gavetas) ou fixas
- Soft-starters e inversores de frequência
- Sistemas de medição e gerenciamento de energia
- Relés de proteção e controle
- Integração com sistemas supervisórios (SCADA / BMS)
- Comunicação industrial (Modbus, Ethernet/IP, Profinet, entre outros)
Dados Técnicos
- Tensão nominal: até 1.000 V
- Tensões usuais: 220 V / 380 V / 400 V / 440 V / 480 V / 690 V
- Corrente nominal: até 6.300 A
- Corrente de curto-circuito (Icc): até 100 kA
- Frequência: 50 / 60 Hz
- Classe de serviço: contínuo (operação 24h)
Segurança e Confiabilidade
- Compartimentação interna para aumento da segurança operacional
- Intertravamentos mecânicos e elétricos
- Proteção contra contatos diretos e indiretos
- Ensaios de rotina conforme normas internacionais
- Alta confiabilidade para operação contínua
- Facilidade de manutenção e substituição de componentes
Normas Atendidas
- IEC 61439-1 e 61439-2 (conjuntos de baixa tensão)
- IEC 60529 (grau de proteção IP)
- IEC 60947 (dispositivos de manobra e proteção)
- ABNT NBR IEC aplicáveis
Diferenciais CWF
- Projetos customizados conforme aplicação do cliente
- Engenharia própria com análise térmica e de curto-circuito
- Alto nível de padronização e organização interna
- Integração com sistemas de automação e digitalização
- Fabricação com rigor em qualidade e rastreabilidade
- Flexibilidade para diferentes segmentos industriais
